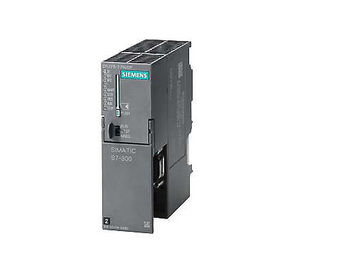

6ES7315-2EH14-0AB0 Industrie-Automatisierungs-Produkte S7-300 Central Processing Unit

Die CPU 315-2 PN / DP ist eine CPU mit mittlerem Programmspeicher. Es wird in Anlagen mit verteilten Automatisierungsstrukturen neben einer zentralen Peripherie eingesetzt. Es kann als PROFINET IO-Controller und als Standard-PROFIBUS-DP-Master in der SIMATIC S7-300 implementiert werden. Die CPU 315-2 PN / DP kann auch als dezentrale Intelligenz (PROFIBUS DP-Slave oder PROFINET I-Device) eingesetzt werden.

Die CPU 315-2 PN / DP ist eine ideale Plattform für einfache softwareimplementierte technologische Aufgaben, zB:

• Bewegungssteuerung mit Easy Motion Control.
• Realisierung von regelungstechnischen Aufgaben mit STEP 7-Bausteinen oder Runtime-Software Standard PID Control / Modular PID Control.

Eine erweiterte Prozessdiagnose ist mit SIMATIC S7-PDIAG möglich.

Durch die integrierten Kommunikationsmöglichkeiten der CPU können vernetzte Automatisierungslösungen ohne zusätzliche Komponenten realisiert werden.

Die CPU 315-2 PN / DP ist ausgestattet mit:

• Mikroprozessor;
  der Prozessor kann Ausführungszeiten von ca. 50 ns pro Binäranweisung und 450 ns pro Gleitkommaanweisung.
• 384 KB Hauptspeicher (entspricht ca. 128 K Anweisungen);
  Der umfangreiche Arbeitsspeicher für ablaufrelevante Programmkomponenten bietet ausreichend Platz für Anwenderprogramme. SIMATIC Micro Memory Cards (max. 8 MB) als Ladespeicher für das Programm ermöglichen auch das Speichern des Projekts in der CPU (komplett mit Symbolen und Kommentaren) und können zur Datenarchivierung und Rezeptverwaltung genutzt werden.
• Flexible Erweiterung;
  max. 32 Module (4-stufige Konfiguration).
• Kombinierte MPI / DP-Schnittstelle;
  die erste integrierte MPI / DP-Schnittstelle kann bis zu 16 Verbindungen gleichzeitig zur S7-300 / 400 oder Verbindungen zu PGs, PCs und OPs aufbauen. Eine der Verbindungen ist permanent für Programmiergeräte und eine für OPs reserviert.
  Das MPI unterstützt die einfache Vernetzung von bis zu 32 CPUs über "Globale Datenkommunikation".
  Diese Schnittstelle kann von der MPI-Schnittstelle zur DP-Schnittstelle umkonfiguriert werden.
  PROFIBUS DP Schnittstelle:
  Die DP-Schnittstelle kann als DP-Master oder als DP-Slave verwendet werden. PROFIBUS DP-Slaves können an dieser Schnittstelle taktsynchron betrieben werden. Der PROFIBUS DP V1-Standard wird vollständig unterstützt. Dies erweitert den Umfang der DP V1-Normslaves hinsichtlich Diagnose- und Parametrierfähigkeit.
• Ethernet-Schnittstelle;
  Die zweite integrierte Schnittstelle der CPU 315-2 PN / DP ist eine PROFINET-Schnittstelle mit einem 2-Port-Switch, basierend auf Ethernet TCP / IP.
  Es unterstützt die folgenden Protokolle:
  • S7-Kommunikation zur Datenkommunikation zwischen SIMATIC Steuerungen;
  • PG / OP-Kommunikation zur Programmierung, Inbetriebnahme und Diagnose über STEP 7;
  • PG / OP-Kommunikation für die Anbindung an HMI und SCADA;
  • Offene TCP / IP-, UDP- und ISO-on-TCP (RFC1006) -Kommunikation über PROFINET;
  • SIMATIC NET OPC-Server zur Kommunikation mit anderen Steuerungen und Peripheriegeräten mit eigener CPU

Technische Daten
